電源線拉力扭轉試驗機（帶升降臺）DMS-LN
產品型號
更新時間
2025-01-16廠商性質
瀏覽次數
647產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS
廣東德邁盛按鍵電源線拉力扭轉試驗機DMS-LN
型號：DMS-LN
電源線拉力扭轉試驗機
型號：
電源線拉力扭轉試驗機DMS-LN
型號：DMS-LN
詳細介紹
一、電源線拉力扭轉試驗機概述：

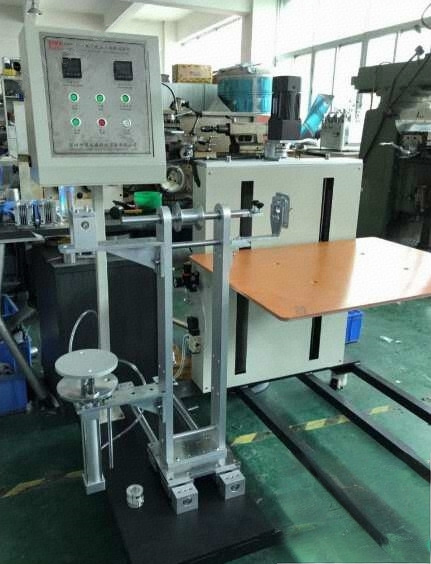

依據GB9706、IEC335-1、IEC60884、GB2099.1-2008、GB4706-2005、GB7000.1-2015、GB8898-2011等標準，用于測試家用及類似用途電器的扭力試驗，電源線夾緊裝置是否牢固而設計的。本機采用力矩電機所產生的力，對被試樣品的電源線進行拉力試驗?？紤]到電器產品的電源出線的位置各有不同，本機在結構上將力矩電機裝在有一個活動套的立柱止，而立柱又裝在有四個輪子的底座上，工作頭上下左右位置的調節十分方便。
二、技術特性：
1.拉力值：30N、40N、60N、80N、100N、120N
2.扭矩值：0.08、0.1、0.15、0.25、0.35N.m
3.拉力試驗次數：0~9999次內可預置
三、試驗前的準備：
1.調整吊砝碼鋼絲繩的調節桿，當電機凸輪處于下限點時，使調節桿受力，其它位置，使樣品拉力桿受力。
2.根據試樣要求選定拉力砝碼及扭力砝碼。安裝扭力砝碼時，先接通電源按下扭力夾具釋放按鈕，使扭力力臂輪釋放，將扭力砝碼置于鋼繩鉤上，然后轉動扭力力臂輪使砝碼升至相應的高度，再彈起夾具釋放按鈕使之復位。
3.調整拉桿位置
4.進行拉力試驗時，要求拉桿與被拉電源線中心對齊。調整步驟：轉動把手，使工作頭上下移動，使拉桿與電源線對齊，同時將拉桿前的頂塊垂直地頂住電源線出線面。
5.夾緊電源線
6.夾緊電源線前，首先在電源線離出口20㎜處畫一記號，然后松開拉桿的夾子，將電源線放入夾子槽內，并拉緊電源線，再將夾子螺栓擰緊。
7.按要求預置拉力次數及扭力時間。
四、計數器和時間繼電器的設置及預置方式：
1、計數器設置和預置：（詳細請閱覽計數器說明書）
a.設置方式及參數：（注：儀表上格為顯示方式、下格為設置方式）
按[MD]三秒進入設置狀態→顯示方式為[IN]→按▲或▼選擇[U]方式→再按[MD]→顯示方式為[CPS]→按▲或▼選擇[30]→如此類推→zui后按[MD]三秒完成設置程序.
輸入方式IN-選擇U
計數速度CPS-選擇30
輸出模式OUT-選擇F
輸出時間OUT.T選擇HOLD
輸入邏輯SG-選擇PNP
復位時間RST-選擇20
計數/計時器C-T-選擇COUN
